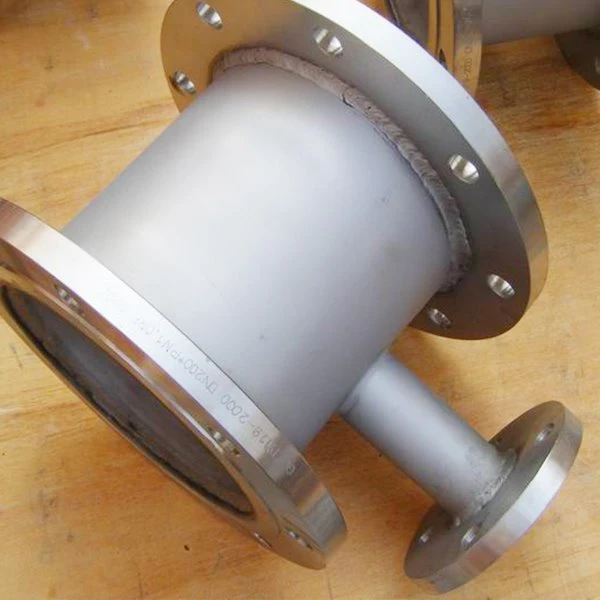

Prirubnice za čelične cijevi i prirubnički priključci
Standardno: ASME B16.5
Veličina: NPS 1/2" do NPS 24"
Klasa tlaka: 150, 300, 400, 600, 900, 1500, 2500#
Tip: WN, SO, SW, LJ, BL, TH
Cijevni kalem se sastoji od tri komponente: cijevi, prirubnica i fitinga.Čelične prirubniceuključuju prirubnice sa zavarenim vratom, prirubnice za navlačenje, slijepe prirubnice, prirubnice za zavarivanje i navojne prirubnice. Najčešća specifikacija za prirubnice od nehrđajućeg čelika je ASME B16.5. ANSI B16.5 ograničen je na prirubnice i priključke prirubnica izrađene od lijevanih ili kovanih materijala, kao i slijepe prirubnice i određene redukcijske prirubnice izrađene od lijevanog, kovanog ili pločastog materijala. Standard također uključuje zahtjeve i preporuke za prirubničke vijke, prirubničke brtve i prirubničke spojeve. Kontaktirajte nas |market@htpipe.comza više informacija i besplatnu ponudu!
Prirubnice za čelične cijevi i prirubnički priključci Standard:
- Standard: ASME B16.5 specifikacija za prirubnice čeličnih cijevi i prirubničke spojeve
- Specifikacija: ASME B16.5 prirubnice cijevi i prirubnički priključci pokrivaju veličine od 1/2" nominalne do 24" nominalne.
- Stupnjevi tlaka: Prirubnice za čelične cijevi dostupne su u stupnjevima od 150 do 2500#, uključujući 150#, 300#, 400#, 600#, 900#, 1500#, 2500#
Specifikacije prirubnica cijevi
| Standard | Tip | Klasa | Veličina |
| ASME B16.5 | WN/LWN/SO/Slijepi/preklopni spoj | 150#- 2500# | 1/2"-24"(osim slijepe prirubnice 2500lb 1/2"-12") |
| ASME B16.47 serija A | WN/slijepa prirubnica | 150# - 900# | 22"-48"(osim 900# Veličina:26"-48") |
| ASME B16.47 serija B | WN/slijepa prirubnica | 75# - 300# | 26"-48" |
| 400# 600# 900# | 26"-36" | ||
| HR1092-1:2002 | Pločasta prirubnica za zavarivanje/labava ploča | PN2.5-PN100 | DN10-DN4000 |
| prirubnica s pločom za zavarivanje | |||
| za preklopljeni kraj cijevi/slijepu/WN prirubnicu | |||
| JIS B2220 | Prirubnica za zavarivanje, prirubnica s preklopnim spojem, prirubnica s navojem | PN6-PN100 | DN10-DN1500 |
| BS4504 BS10 TablicaD/E | Pločasta prirubnica za zavarivanje/WN prirubnica/blaga prirubnica | PN6-PN100 | DN10-DN1500 |
| Brtvena površina | RF FF RTJ TF GF LF LM | ||
Materijal prirubnica cijevi
| Nehrđajući čelik | ASTM/ASME A/SA 182 F304, 304L, 304H, 310H, 316, 316H |
| 316L, 316LN, 316Ti, 317, 317L, 321, 321H, 347, 347H, 904L | |
| Duplex i | ASTM/ASME A/SA 182 F44, F45, F51, F53, F55, F60, F61 |
| Super Duplex | S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950 |
| Čelik od legure nikla | ASTM/ASME B/SB 564 UNS N02200 (NIKL 200), UNS N04400, (MONEL 400) |
| UNS N08825 (INCOLOY 825), UNS N06600 (INCONEL 600), UNS N06601 (INCONEL 601), | |
| UNS N06625 (INCONEL 625), UNS N10276 (HASTELLOY C276) | |
| ASTM/ASME B/SB160 UNS N02201 (NIKL 201), ASTM B/SB472 UNS N08020 (Legura 20) |
Šest najčešće korištenih prirubnica za čelične cijevi
- Zavarena vratna prirubnica (WN)
- Klizanje uključivanje prirubnica (SO)
- Zavarena prirubnica (SW)
- Preklopna prirubnica (LJ)
- Prirubnica s navojem (TH)
- Slijepa prirubnica (BL)
Što je proces proizvodnjekalemovi za cijevi?
Prije zavarivanja cijevnih kalemova, potrebni proizvodi, kao što su cijevi, koljena, T-kolice, reduktori, križevi, koljena, prirubnice, kalemovi i ventili, prikupljaju se u radionici za izradu prema projektu. Jednom se prvo treba izrezati na odgovarajuću duljinu za dimenzije koje zahtijeva dizajn. Nakon toga, operater može zagladiti krajeve cijevi i kosine brusilicom ako je potrebno. Cijev se zatim premješta u stanicu za montažu kako bi se spojila s drugim komponentama kao što su reduktori, koljena, T-komponente, koljena i prirubnice.
Prednosti montažnih cjevovoda?
Prefabricirana zavarena prirubnica za cijevi od nehrđajućeg čelika je modularni proizvod koji se može unaprijed izraditi u tvornici. Prefabricirana zavarena prirubnica cijevi od nehrđajućeg čelika može se izravno ugraditi na cjevovod bez dodatne obrade i podešavanja, što može uvelike smanjiti poteškoće i rizik ugradnje i uštedjeti vrijeme ugradnje i troškove rada.
FAQ
P: O cijeni cijevi s prirubnicama po kg?
P: Koliko traje vrijeme isporuke?
P: Postoji li ogledna usluga?
P: Koja je minimalna količina za narudžbu?
P: Kako pakirati proizvode?
P: Izvezene zemlje
